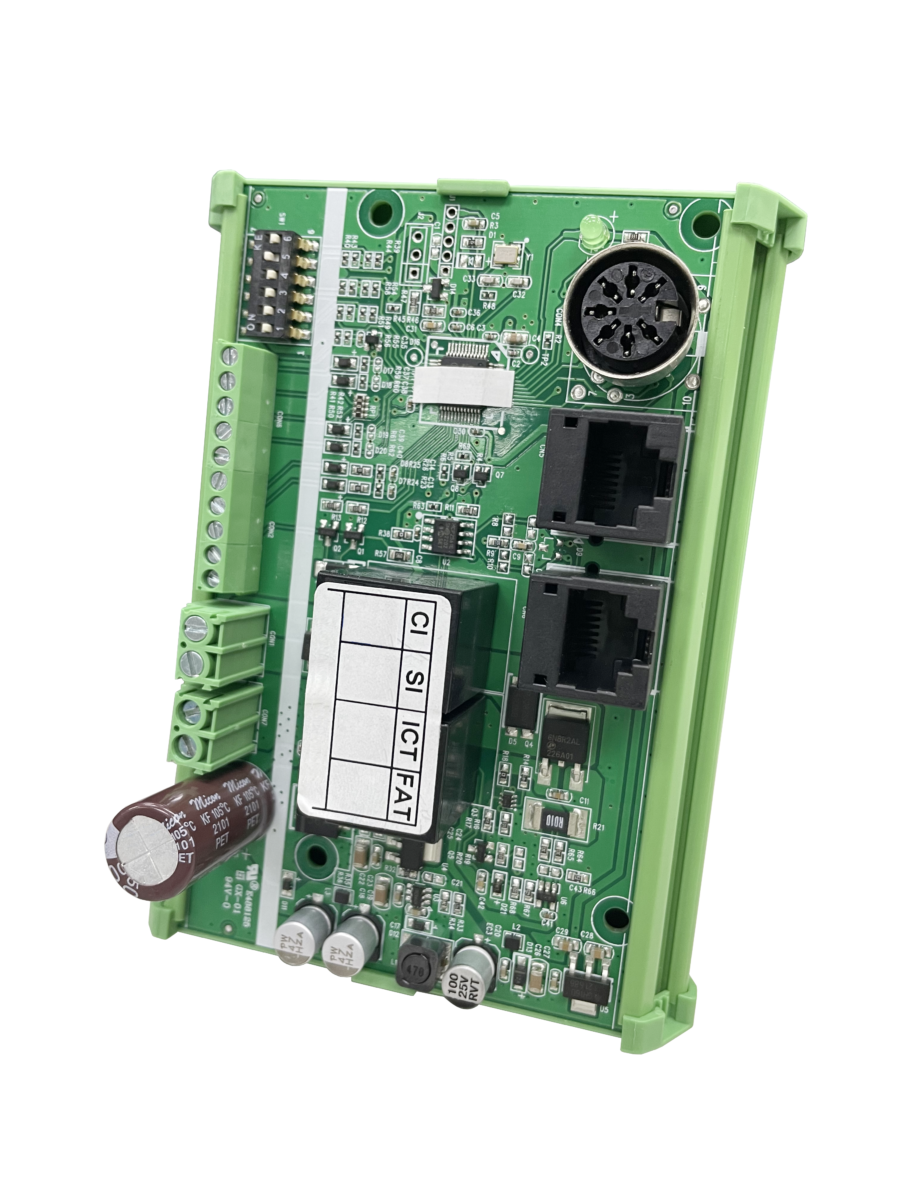

Le BCI73 est une carte électronique de contrôle adaptée à un usage industriel et conçue pour assurer le mouvement synchrone des vérins.
Chaque carte BCI73 contrôle le fonctionnement d’un vérin, et des câbles de communication sont utilisés entre les cartes BCI73 pour obtenir un contrôle synchrone de plusieurs vérins via une communication réseau en zone fermée.
Les spécifications du produit BCI73 ne font pas de distinction entre maître ou esclave.
Le maître peut être déterminé par le câblage du système.
Le nombre de combinaisons de vérins et de cartes BCI73 peut être ajusté de manière flexible selon les exigences de l’application, et peut prendre en charge jusqu’à 8 vérins.
Application principale : Industrie
Spécifications & options :
– Tension alimentation : 12V DC / 24V DC (câble d’alimentation non inclus)
– Puissance de sortie du vérin : 12V CC, max. 16A / 24V CC, max. 10A
– Nombre de vérins Max. : 1 canal, jusqu’à 8 ensembles de cartes BCI73 peuvent être connectés pour
obtenir un contrôle synchrone de 8 vérins
– Prend en charge le retour d’information par potentiomètre (POT), capteur à effet Hall simple ou double
– Prend en charge les vérins avec ou sans fins de course intégrés
– Entrée de commande : borne à 5 positions, câble de commande de 2 mètres inclus
– Prend en charge la fonction de mémorisation de position via une commande manuelle
(vendue séparément)
– Indicateur de fonctionnement LED (vert)
– Réglage des paramètres : via commutateur DIP matériel
– Facteur de marche : 15%, max. 2 min. de fonctionnement continu
– Température ambiante de fonctionnement : -20°C ~ +55°C
– Accessoires : une résistance de terminaison de 120 ohms 0,25W est incluse avec le produit pour une
utilisation aux deux extrémités du câblage de communication synchrone
– Livré avec 4 entretoises en plastique pour carte électronique
– Support pour rail DIN optionnel (pour montage sur rail DIN NS 32 ou NS 35/7.5)
– Certifié : Marquage CE, Directive CEM 2014/30/UE
