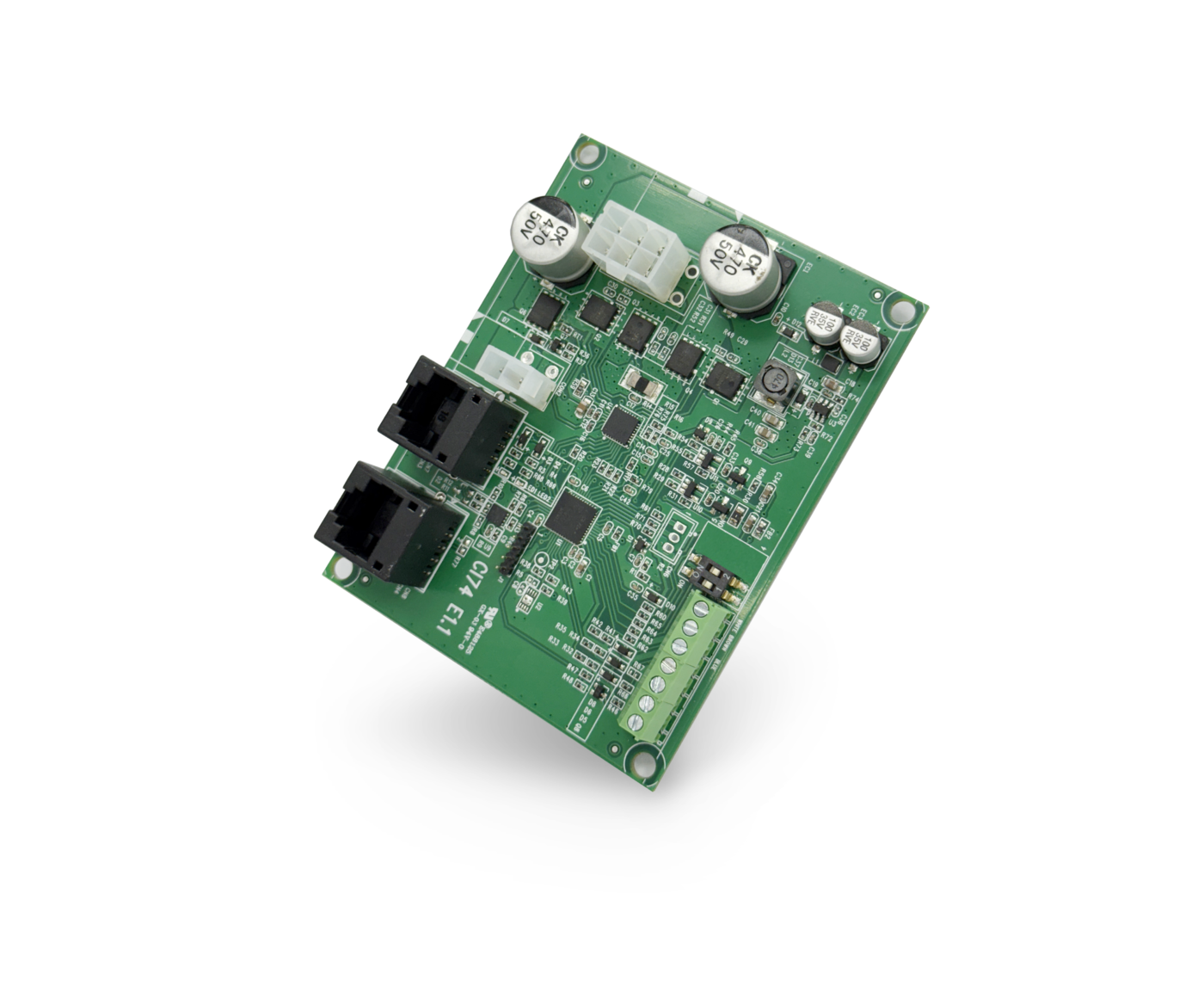

Le BCI74 est un contrôleur adapté aux applications industrielles.
Il permet à l’automate (API) ou au PC hôte du client de commander le vérin à l’aide de commandes conformes au protocole de communication Modbus RTU via le réseau RS-485.
Chaque BCI74 ne commande qu’un seul vérin, mais plusieurs BCI74 peuvent être connectés à l’aide de câbles réseau CAT-5 ou supérieurs pour former un système de commande multivérins, permettant d’ajouter des groupes de vérins de manière flexible.
L’utilisation de la communication par Bus simplifie le câblage, et comme le BCI74 est largement compatible avec les principaux modèles de vérins CC UMEC, il est possible d’intégrer des vérins simples dans le réseau de commande Modbus existant de l’utilisateur via la carte de commande BCI74.
Application principale : Industrie
Spécifications :
Tension alimentation : 12 ~ 29V DC
Puissance de sortie vérin : identique à la Tension d’alimentation
Plateforme de contrôle : Protocole de communication Modbus RTU
Versions : BCI74-D / BCI74-P / BCI74-B
Pour le BCI74-P, le contrôle du mouvement du vérin se fait uniquement via les bornes d’E/S et ne peut pas
être commandé par messages Modbus
Le BCI74-B fait exactement l’inverse et ne peut être commandé que par messages Modbus
Prend en charge le retour de position par capteurs à effet Hall simples ou doubles (type NPN uniquement)
Prise en charge de vérins avec ou sans interrupteurs de fin de courses
Outil PC UMEC fourni pour le paramétrage et la commande des vérins
Câble de paramétrage PC USB vers RJ45, longueur 1 500 mm (Les utilisateurs doivent en posséder au
moins un, à acheter séparément)
Indicateur LED de fonctionnement
Facteur de marche : 25 %, max. 2 min. de fonctionnement continu
Température ambiante de fonctionnement : -20°C ~ +55°C
Température ambiante de stockage : -40°C ~ +70°C
Livré avec 4 entretoises en plastique pour carte électronique
Livré avec un câble d’alimentation – 100mm
Options :
-Support pour rail DIN (Pour montage sur rail DIN NS 32 ou NS 35/7,5)
-Résistance de terminaison 0.25W 120Ω
